Видове асансьори и класификация

Видове асансьори и класификация - първа част

В предишна тема „Класификация и видове електрически товари”, Показвам, че електрическите натоварвания могат да бъдат класифицирани в различни категории според различни фактори; един от тези фактори е според функцията на зареждане/използване, както следва:

Трета класификация: Класификация на електрическото натоварване според функцията на натоварване

1. Осветление.

2. Зареждане на уреди.

3. Мощни натоварвания.

В следващите предишни теми обясних първия тип; натоварване на осветлението:

• Класификация и видове електрически натоварвания - четвърта част

• Видове и дизайн на изкуствено осветление

• Класификации на осветителните тела за вътрешно осветление - първа част

• Класификации на осветителните тела за вътрешно осветление - втора част

• Класификации на външните осветителни тела

• Въведение в процеса на проектиране на осветление

И обясних втория тип; Зареждане на уреди в следната предишна тема:

• Уреди Електрически натоварвания Видове и класификации

И показах, че третият и последен вид електрически натоварвания според функцията на натоварване/използване са натоварванията на мощността, които могат да бъдат разделени на следните основни натоварвания:

1. Натоварвания на ОВК (отопление, вентилация и климатични системи).

2. Товарни асансьори (Товари на транспортна система).

3. Натоварвания на помпи (Противопожарни, Запръскващи, Поливни системи и др.).

Тъй като товаКурс EE-1е за начинаещи в областта на електрическото проектиране, трябва да обясня подробно тези товари или системи и да посоча тяхната конструкция, принципи на работа и различните им видове. И така, обясних първия тип натоварвания на мощността; ОВК се зарежда в следните предишни теми:

• Видове отоплителни системи - първа част

• Видове отоплителни системи -втора част

• Климатични системи Конфигурации на системата-първа част

• Конфигурации на климатични системи - втора част

• Конфигурации на климатична система-трета част

• Основно оборудване на системата за ОВК

• Системи за управление на ОВК и система за автоматизация на сгради

Днес ще обясня втората позиция на енергийните натоварвания; Повдига товари (товари на транспортна система), както следва.

Въведение

Асансьор (или асансьор в Британската общност, с изключение на Канада) е вид вертикално транспортно оборудване, което ефективно премества хора или стоки между етажи (нива, палуби) на сграда, кораб или други конструкции. Асансьорите обикновено се задвижват от електрически двигатели, които или задвижват теглителни кабели или системи с противотежест като подемник или изпомпват хидравлична течност, за да повдигнат цилиндрично бутало като крик.

Има три вида методи за конвоиране в сгради, асансьори&усилвател; Ескалатори&усилвател; Рампи, и те имат различни размери и употреба в зависимост от типа сграда&усилвател; броя на потребителите в него.

Видове асансьори

1. Според механизма на подемника.

2. Според височината на сградата.

3. Според типа сграда.

4. Според местоположението на асансьора.

5. Според специални приложения.

1- Според механизма на подемника:
Асансьорите ще бъдат класифицирани според механизма на хуист в 4 основни типа, както следва:

1. Хидравлични асансьори

2. Тягови асансьори

3. Катерещ асансьор

4. Пневматични асансьори

1- Хидравлични асансьори (бутащи асансьори)

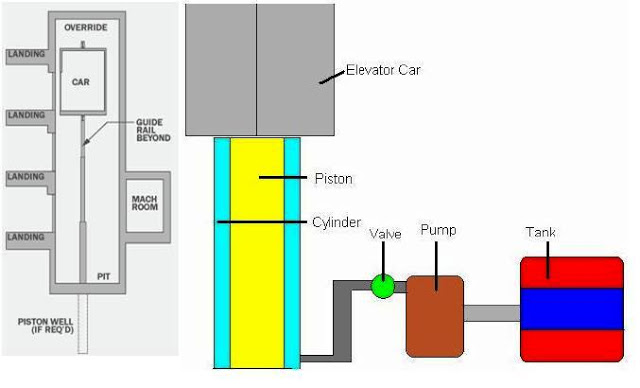

Хидравличните асансьори се поддържат от бутало в долната част на асансьора, което избутва асансьора нагоре. Те се използват за нискоетажни приложения на 2-8 етажа и пътуват с максимална скорост от 200 фута в минута. Машинното помещение за хидравлични асансьори е разположено на най -ниското ниво в непосредствена близост до асансьорната шахта. Хидравличните асансьори имат много два основни типа, както следва:

Хидравлични асансьори с обикновени отвори

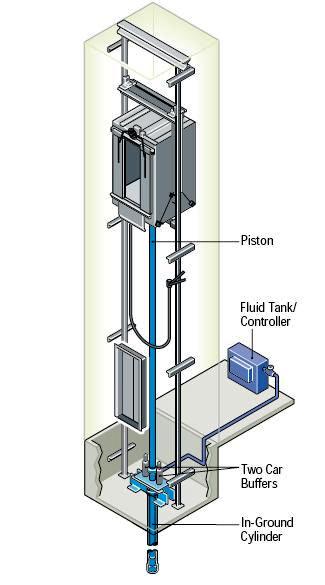

Те имат сноп, който се простира под пода на асансьорната яма, който приема прибиращото се бутало, когато асансьорът се спуска. Някои конфигурации имат телескопично бутало, което се срутва и изисква по -плитка дупка под ямата. Максималното разстояние на пътуване' е приблизително 60 фута.

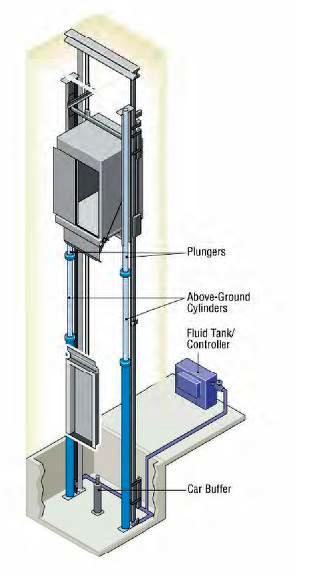

B- Хидравлични асансьори без отвори
Те имат бутало от двете страни на кабината. Тя може да бъде разделена на 3 различни типа, както следва:

a- телескопични хидравлични асансьори:

В тази конфигурация телескопичните бутала са фиксирани в основата на ямата и не изискват сноп или отвор под ямата и имат 2 или 3 парчета телескопични бутала. Телескопичните бутала позволяват до 50 фута разстояние за движение.

b- Нетелескопични (едностепенни) хидравлични асансьори:

има едно бутало и позволява само около 20 фута разстояние за пътуване.


c- Въжени хидравлични асансьори

Те използват комбинация от въжета и бутало за преместване на асансьора. Максималното разстояние за пътуване е около 60 фута.

2- Тягови асансьори (теглещи асансьори)

Тяговите асансьори се повдигат чрез въжета, които преминават през колело, прикрепено към електродвигател над шахтата на асансьора. Те се използват за средни и високи сгради и имат много по-високи скорости на движение от хидравличните асансьори. Противотежестта прави асансьорите по -ефективни. Тяговите асансьори имат 3 основни типа, както следва:

A-Редукторни тягови асансьори:

те имат скоростна кутия, която е прикрепена към двигателя, която задвижва колелото, което движи въжетата. Редукторните тягови асансьори могат да се движат със скорост до 500 фута в минута.

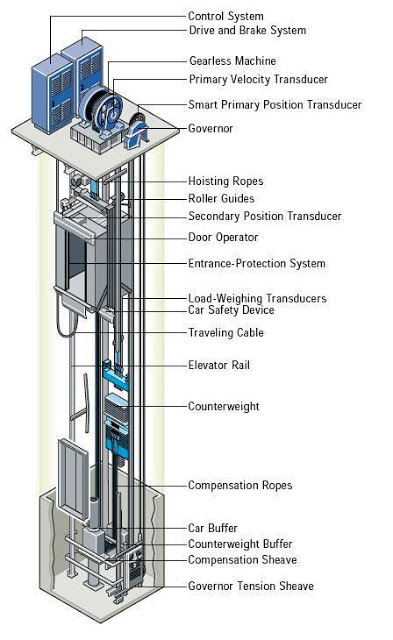

B- Тягови асансьори без зъбно колело:

те имат колелото, прикрепено директно към двигателя. Тяговите асансьори без предавки са способни да развиват скорост до 2000 фута в минута.

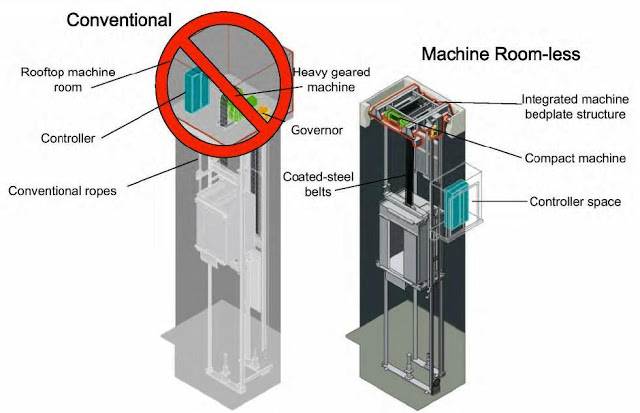

C-Асансьори без машинно помещение:

те обикновено са тягови асансьори, които нямат отделно машинно помещение над шахтата на асансьора. Машината седи в задвижваното пространство, а органите за управление се намират над тавана в непосредствена близост до шахтата на асансьора. Асансьорите без машинно помещение стават все по-често срещани; много отдели за поддръжка обаче не ги харесват поради затрудненията при работа по стълба, а не в една стая.

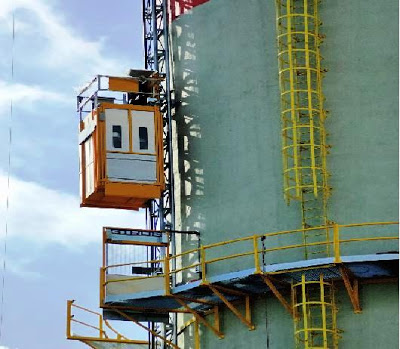

3- Катерещ асансьор

Те държат собствено захранващо устройство върху тях, предимно електрически или двигател с вътрешно горене. Катерещите асансьори често се използват в работни и строителни зони.

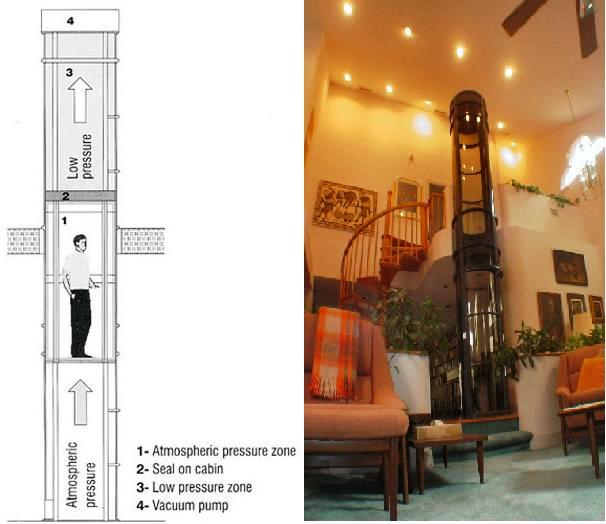

4- Пневматични асансьори

Пневматичните асансьори се повдигат и спускат чрез контролиране на налягането на въздуха в камера, в която седи асансьорът. Чрез прости принципи на физиката; разликата в налягането на въздуха над и под кабината на вакуумния асансьор буквално транспортира кабината по въздух. Това са вакуумните помпи или турбините, които издърпват кабината до следващия етаж и бавното освобождаване на въздушното налягане, което плава в кабината. Те са особено идеални за съществуващи домове поради компактния си дизайн, тъй като не се изисква изкопаване на яма и подемник.



2- Според височината на сградата

A- Сгради с нисък етаж (1- 3 етажа)
Сградите до около (1 до 3) етажа обикновено използват хидравлични асансьори поради по -ниската си първоначална цена

B- Сгради със средно издигане (4 -11 етажа) Сгради до около (4 до 11) етажа обикновено се използват Подемни тягови асансьори

C- Високи сгради (12 + истории)

Сгради до около 12 + етажи обикновено използват асансьори без предавка



3- Според типа сграда
Асансьорите ще бъдат класифицирани според типа сграда в 6 основни типа, както следва:

1. Болнични асансьори.

2. Жилищни /битови асансьори.

3. Селскостопански асансьори.

4. Индустриални асансьори.

5. Търговски асансьори.

6. Паркинг сгради Асансьори.

1- Болнични асансьори

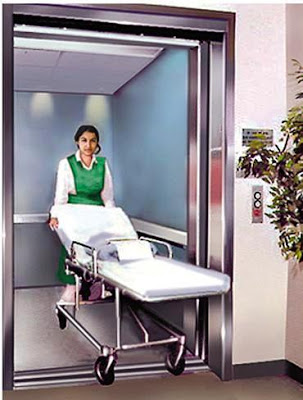

A- Асансьори за болнични легла
Асансьорите в болничното легло обикновено транспортират пациенти, които не са достатъчно добре да седнат дори в инвалидна количка. Една от характеристиките на асансьорите за легло трябва да бъде способността им да транспортират пациента възможно най -гладко с минимално количество блъскане и бутане. Много съвременни асансьори за легла са произведени така, че да консумират изключително ниски количества енергия и да бъдат издръжливи с няколко вградени функции за безопасност. Асансьорите на болнични легла обикновено черпят много малко енергия, така че ако има прекъсване на тока, те все още работят извън резервното захранване на болницата' Най -често ще има заден и преден вход в кабината на асансьора.
B- Болничен лифт за носилки
Обикновено те са по -малки от асансьорите за легло. Този конкретен тип асансьор обикновено е хидравличен или базиран на сцепление в зависимост от местоположението на машинното отделение. Те са специално произведени като нискошумни асансьори за легло, които безпроблемно транспортират пациенти, лекари, медицински сестри и болничен персонал между етажите, което им позволява максимален комфорт. Тъй като асансьорите в болничното легло се използват само за транспортиране на пациенти и болничен персонал, те пристигнаха на мястото им доста бързо, премахвайки продължителните чакания. Много от тези асансьори за легла се управляват с ключ, за да се забрани използването им от широката общественост.


2- Жилищни /битови асансьори
Обикновено те са само в много по -малък мащаб от промишлените или търговските асансьори.
A- Пътнически асансьори

Вътрешните асансьори, предназначени за преместване на пътници нагоре и надолу в многоетажна резиденция, са доста подобни на тези, използвани в големи обществени сгради. Те могат да бъдат изградени както в дома, така и извън дома и могат да бъдат пневматични вакуумни, електрически, хидравлични или кабелни асансьори. Най -често битовите асансьори, предназначени за превоз на пътници в жилищна среда, пренасят само може би двама до четирима души безопасно и удобно.

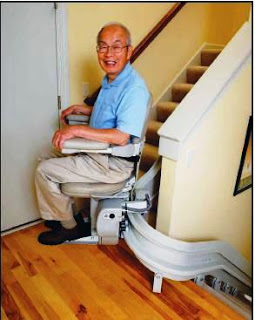

B- Стълбищни асансьори

Стълбищните асансьори обикновено се инсталират в домове, където някой от семейството има проблеми с мобилността. Този тип битови асансьори просто се движат по релса нагоре и надолу по съществуващо стълбище. Те могат да бягат по права линия или около извито стълбище. Стълбищните асансьори могат да бъдат конструирани както вътре, така и извън дома.

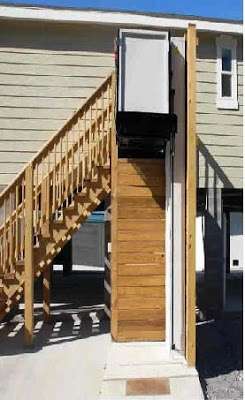

b.1 - Вертикални асансьори за инвалидни колички

Вътрешните вертикални асансьори за инвалидни колички могат лесно да се монтират, когато пространството е ограничено. Те могат да бъдат конструирани по такъв начин, че да позволяват влизане както отпред, така и отзад, а платформата обикновено е 4,5 фута на 5 фута, освен ако не се изисква персонализиран размер. Вертикалните асансьори се изискват, когато стълбището се вие ​​около няколко нива.
b.2 - Асансьори за инвалидни колички на наклон

Асансьорите за инвалидни колички на наклон обикновено се инсталират, когато стълбището просто се изкачва на едно ниво или може би на две. Ако в стълбището има няколко ветрове, асансьорите за инвалидни колички на наклон не биха били подходящи. Най -често този тип асансьори се изисква, когато няма достатъчно място за улесняване на по -просторен вертикален асансьор за инвалидни колички.

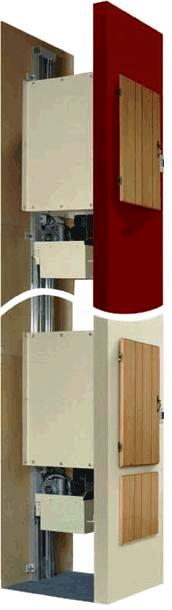

C- Асансьори на Dumbwaiters

Това са малки товарни асансьори, предназначени да превозват предмети, а не хора. Винаги, когато трябва да се изпращат хранителни стоки или пране нагоре и надолу по стълбите, без да се извършват ненужни пътувания, които могат бързо да уморят хората, хората могат просто да поставят това, което трябва да се транспортира, в бутафора и да натиснат бутона за изпращане нагоре или долу. Dumbwaiters са най -често вградени или в непосредствена близост до стена.

Обикновеният дъмбайер е подвижна рамка в шахта, спусната от въже върху ролка, ръководена от релси; повечето глупаци имат вал, кола и капацитет по -малък от този на пътническите асансьори, обикновено от 100 до 1000 паунда



3- Селскостопански приложения:

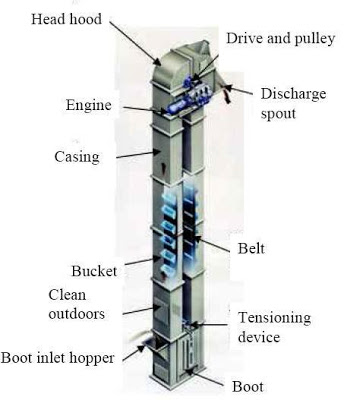

A- Кофи асансьори
Кофен асансьор, използван за преместване на новозбрани култури в силоза. Кофата асансьори са произведени по такъв начин, че да могат да преместват тежки товари доста лесно. Те могат да бъдат задвижвани с колан или верига и могат да се движат вертикално, хоризонтално или на наклон.

А.1- Центробежни изхвърлящи асансьори

Кофата асансьори понякога се наричат ​​конвейерни кофи, най -често когато движението е хоризонтално или на наклон. Технически погледнато, вертикалното движение се осъществява и с конвейерна лента или верига. Асансьорът с кофа с центробежен разряд е може би най -често срещаният тип. Разбира се, както подсказва името, асансьорът се задвижва от центробежна сила. Този тип асансьор има по -ниски скорости и кофите често се поставят сравнително близо една до друга.

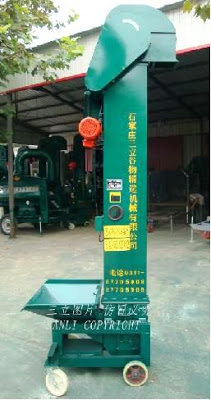

A.2 Вертикални асансьори с кофа

Вертикалните асансьори с кофи обикновено имат кофи, които са добре разположени с дъна, които са заоблени и често се наричат ​​зърнени крака. Част от причината за това е балансът, който поддържа съдържанието в кофите, докато се движат нагоре по асансьора, така че разливането не е проблем' та. Вертикалните асансьори с кофи трябва да се използват с много по -бавни темпове, за да се избегне разсипване на съдържанието, а също и защото през повечето време те носят товари, които са доста тежки.

4- Индустриални асансьори

Най -често срещаните видове промишлени асансьори са асансьорни и наклонени асансьори. Тези видове асансьори са конструирани да носят огромни количества тегло без усилие, поради което терминът индустриални асансьори. Този тип асансьори се използват в строителството, складовете и корабостроителниците.
Асансьори с повдигане

Подемните асансьори се задвижват от ролка или поредица от ролки и те могат да бъдат обикновена платформа или клетка, в която хора или тежки материали се преместват нагоре и надолу по време на промишлени приложения. По принцип една ролка задейства въже или верига, която се увива около барабана, което води до повдигане или спускане на асансьора. Казват, че асансьорните асансьори се захранват или с електричество, или с въздух, но дори това не е съвсем вярно, защото е необходимо електричество за изпомпване на въздух. Повдигащи асансьори, превозващи материали и оборудване до горните нива, когато е необходимо, докато се строи сградата. Те също така често се използват за товарене на оборудване и консумативи на големи морски плавателни съдове.
B- Наклонени асансьори

Оборудването и консумативите са поставени под формата на транспортна лента, която продължава да се върти, за да доведе товара до местоназначението му, където бързо се разтоварва, докато лентата продължава да се обръща. Това е много по -бърз метод за товарене и разтоварване на товари, отколкото с асансьор за повдигане, тъй като няма спиране за разтоварване. Всичко се случва с едно плавно движение. Наклонените асансьори, когато се използват за промишлени цели, обикновено са временни и мобилни. Много от тях са на колела и могат лесно да бъдат преместени от един док или място до следващото.



В следващата тема ще обясня други видове асансьори и основни компоненти на асансьора. Така че, моля, продължете да следвате.



Забележка: тези теми за асансьорите в този курс EE-1: Курсът по електропроектиране за начинаещи' е въведение само за начинаещи да знаят обща основна информация за асансьорите като вид натоварвания на мощност. Но на други нива на нашите курсове по електрическо проектиране, ние ще покажем и обясним подробно изчисленията за оценка на натоварванията на асансьора.
